ABC 3.45: Dimensionamento de vigas de estruturas metálicas e mistas para Engenheiros Civis

A ArcelorMittal lançou a mais recente versão do seu software de cálculo de vigas de estruturas metálicas e mistas. O programa de Engenharia Civil ABC 3.45 tem como objetivo o auxílio ao projetista no dimensionamento de estruturas metálicas através dos Eurocódigos 1 a 5.

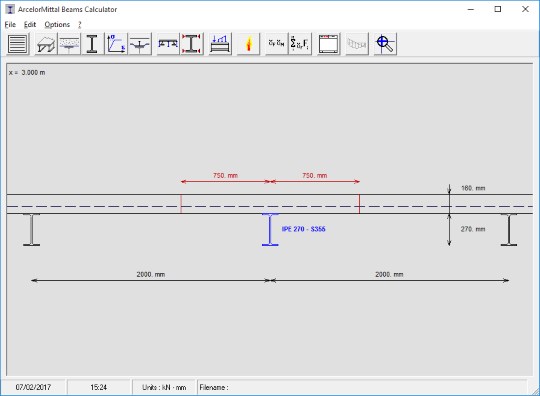

O software ABC 3.45 é dotado de uma interface gráfica simples, mas bastante versátil, possuindo um âmbito de aplicação circunscrito a barras estaticamente determinadas com dois apoios simples ou com encastramentos de extremidade.

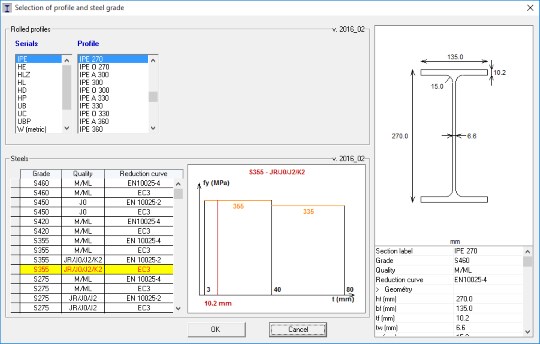

Para vigas metálicas, o programa ABC 3.45 permite a utilização de perfis IPE, HE, HLZ, HL, HD, HP, UB, UC, UBP, W, HP, HG e H. Para estruturas mistas, o software ABC 3.45 possibilita o cálculo de perfis metálicos incorporados ou ligados, na face superior da secção, a uma laje de betão armado.

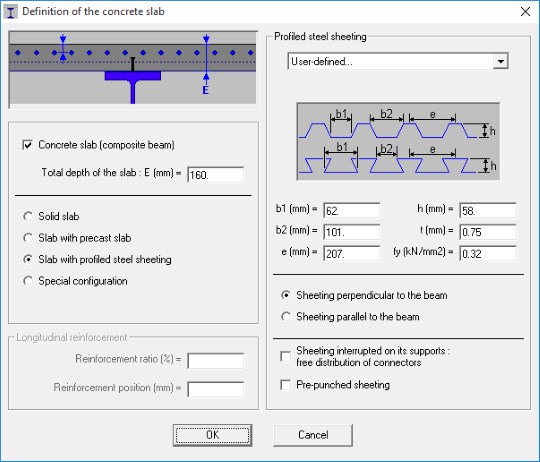

A interface do ABC 3.45 dá ao utilizador a opção de definição dos parâmetros gerais de cálculo, incluindo o tipo e geometria das vigas, das aberturas nos elementos estruturais e das características específicas das lajes de betão armado.

Possibilita também a configuração detalhada da secção das vigas, do tipo e qualidade do aço, das classes e densidade do betão, humidade relativa, tipos de elementos de ligação e restrições laterais em fase de construção.

Com o ABC 3.45 é possível configuração das ações, incluindo cargas permanentes concentradas e distribuídas e a realização da análise de resistência ao fogo de acordo com a ISO-834. Nesta última é feito o cálculo de vigas sem proteção adicional ao fogo, com conhecimento prévio da espessura de proteção ou da classe de resistência ao fogo.

A interface inclui também um configurador de combinações de ações no qual é possível definir os fatores para os Estados Limite Últimos, Estados Limite de Serviço e combinações de ações em fase de construção
