ABC 3.21: Software de dimensionamento de vigas

9 Março, 2016.

ABC 3.21: Software de dimensionamento de vigas

O ABC 3.21 (ArcelorMittal Beams Calculator) é um software de dimensionamento de vigas metálicas e mistas aço-betão, que utiliza os princípios presentes nos Eurocódigos. O programa possui uma interface gráfica simples mas versátil, sendo aplicável a barras estaticamente determinadas simplesmente apoiadas e/ou com extremidades em consola.

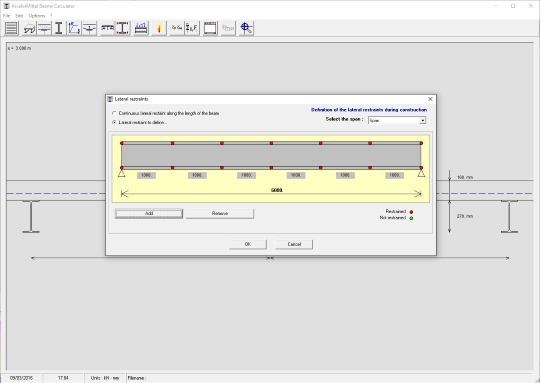

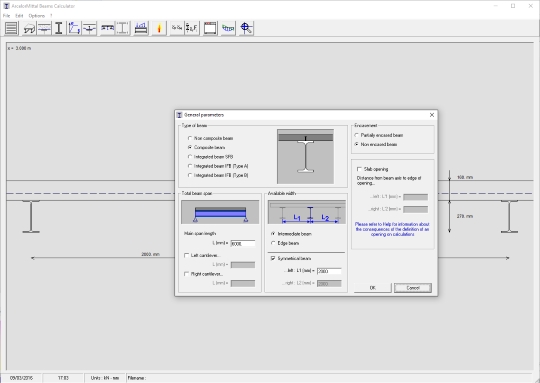

O programa possibilita a definição das características geométricas da viga, das libertações e apoios, bem como da disposição da porção metálica e de betão da viga, no caso de elementos mistos. Permite igualmente a configuração do grau de encapsulamento estrutural.

Realiza o cálculo tendo em conta o uso lajes pré-fabricadas, betonadas in-situ, com chapas de aço perfilado ou com configurações especiais.

Inclui também uma extensa coleção de bases de dados de perfis estruturais das séries IPE, HE, HL, DP, HP, UB, UC, UBP, W, H e HG, de tipos de aço, classes de betão e configurações de ligação entre viga e laje.

O ABC 3.21 permite a introdução de diferentes tipos de cargas e combinações de ações e possibilita a verificação da resistência ao fogo (ISO-834), calculando a resistência ao fogo em vigas sem proteção adicional, a espessura de revestimento necessária para que as normas de resistência ao fogo sejam cumpridas e o período de tempo para o qual um determinado revestimento é eficaz.
Nesse âmbito, o ArcelorMittal Beams Calculator permite ao utilizador definir o número de faces do elemento estrutural que se encontram expostos ao fogo, as características da proteção em cada uma dessas faces e o fator de convecção.

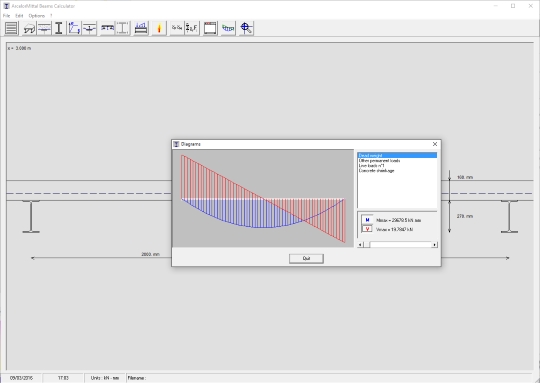

Depois de realizado o cálculo, o ABC 3.21 fornece os valores e diagramas de momento fletor e esforços transversos e um relatório detalhado do processo de dimensionamento.

Download ABC 3.21

ABC 3.21 para Windows 32/64 bit (compatível com Windows 10, Windows 8.1 e Windows 7)
