Fachwerk 0.44: Software de análise bidimensional de estruturas de betão armado

19 Abril, 2016.

Fachwerk 0.44

O software Fachwerk é a versão bidimensional do Fachwerk3D, sendo dirigido à análise e auxílio ao dimensionamento de estruturas de betão armado. Foi programado pelo engenheiro de estruturas alemão A. Vontobel e permite, ao contrário de outros programas de cálculo, o trabalho com estruturas estaticamente indeterminadas.

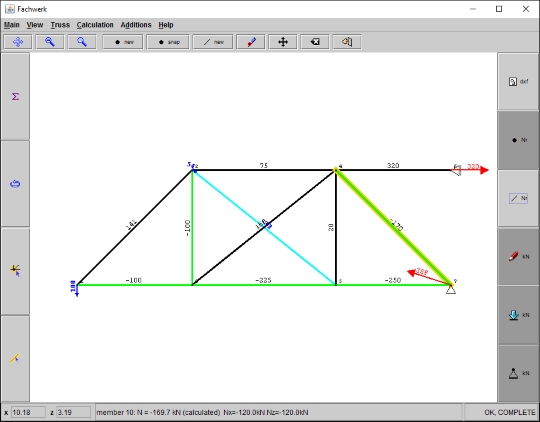

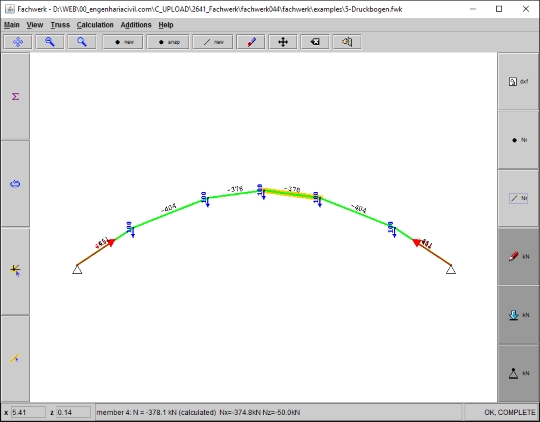

O Fachwerk 0.44 permite a análise de modelos de bielas e tirantes através das teorias dos campos descontínuos de tensões, sem assumir o comportamento elástico linear dos materiais e com base, exclusivamente, em condições de equilíbrio.
Se a estrutura a analisar for hiperestática, o Fachwerk 0.44 efetua a determinação dos esforços nas barras estaticamente determinadas, sendo possível a atribuição manual de valores de esforços nas restantes barras.

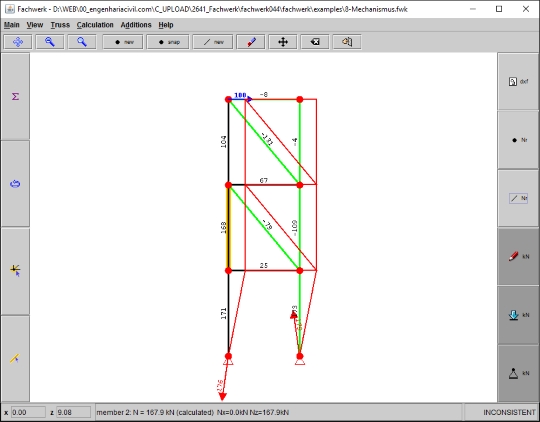

Com o Fachwerk 0.44 é é possível a deteção e traçado de mecanismos de colapso, não exigindo a introdução das características de rigidez dos elementos estruturais e possibilitando a modelação e cálculo de modelos instáveis. Quando as equações de equilíbrio não são cumpridas, o Fachwerk3D alerta o utilizador para a inconsistência do sistema.

Tal como o Fachwerk3D, o Fachwerk é completamente gratuito e de código aberto sendo disponibilizado com uma Licença Geral Pública GNU. Foi desenvolvido em Java, pelo que corre na grande maioria dos sistemas operativos modernos, incluindo Windows, Mac OS e sistemas operativos com base no Kernel Linux.

Download Fachwerk 0.44

Fachwerk 0.44 para Windows 32/64 bit (compatível com Windows 10, Windows 8.1 e Windows 7), Mac OS X e Linux

Download Manual Fachwerk

Manual Fachwerk (Inglês)
