Fachwerk3D 0.44: Dimensionamento de estruturas espaciais

18 Abril, 2016.

Fachwerk3D 0.44

Desenvolvido pelo engenheiro civil alemão A. Vontobel, o Fachwerk3D é um pequeno programa dirigido ao dimensionamento de estruturas espaciais. O software permite o cálculo de esforços em barras constituintes de sistemas estaticamente indeterminados, não assumindo o comportamento elástico linear dos materiais.

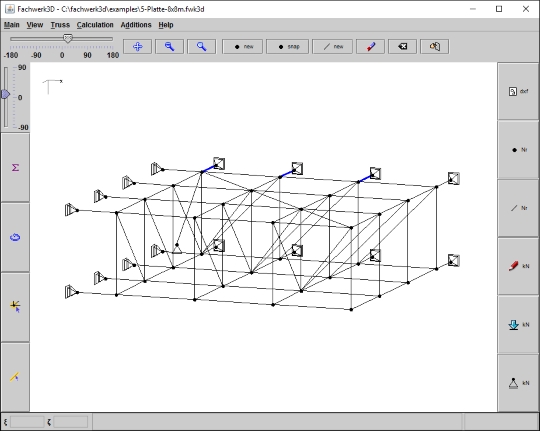

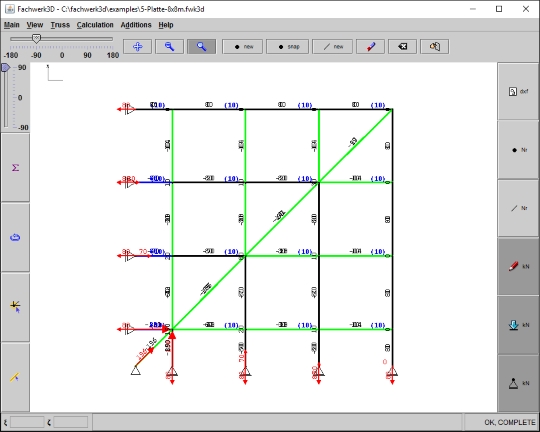

O Fachwerk3D 0.44, a mais recente versão do programa, possui uma interface gráfica, simples mas eficiente, para rápida introdução de dados e visualização do modelo em três dimensões.

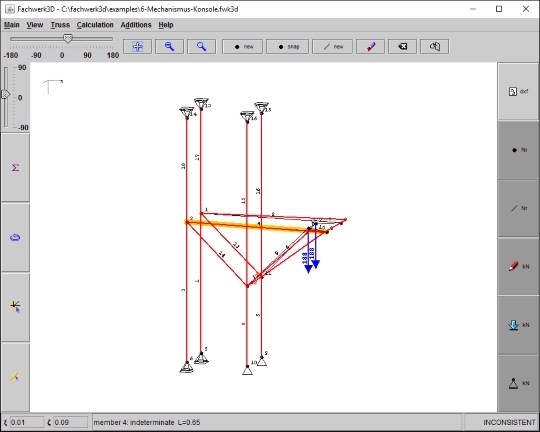

Permite a deteção e traçado de mecanismos de colapso, não exigindo a introdução das características de rigidez dos elementos estruturais e possibilitando a modelação e cálculo de modelos instáveis. Quando as equações de equilíbrio não são cumpridas, o Fachwerk3D alerta o utilizador para a inconsistência do sistema.

O seu uso é portanto bastante específico, não sendo adequado, pelo facto de usar exclusivamente as condições de equilíbrio, ao cálculo de deformações. Também não permite a determinação de valores de momentos fletores, fornecendo apenas resultados de esforços axiais de tração e compressão em estruturas treliçadas.

O Fachwerk3D 0.44 é um programa completamente gratuito e de código aberto sendo disponibilizado com uma Licença Geral Pública GNU. O facto de ter sido desenvolvido através da linguagem de programação Java, permite que o mesmo possa ser utilizado em qualquer tipo de sistema operativo que suporte a tecnologia.

Download Fachwerk3D 0.44

Fachwerk3D 0.44 para Windows 32/64 bit (compatível com Windows 10, Windows 8.1 e Windows 7), Mac OS X e Linux

Download Manual Fachwerk3D

Manual Fachwerk3D (Inglês)
