RoofDek Analysis 1.1: Software de dimensionamento de coberturas metálicas

Desenvolvido pela Tata Steel, um dos maiores fabricantes mundiais de elementos estruturais para construção metálica, o RoofDek Analysis 1.1 é um software dirigido ao dimensionamento, pelo Eurocódigo 3 e Eurocódigo 9, de plataformas metálicas para coberturas de edifícios.

O RoofDek Analysis 1.1 permite uma elevada otimização no projeto de coberturas metálicas, graças ao facto de ter em conta as especificações exatas e comportamento mecânico detalhado dos elementos construtivos fabricados pela Tata Steel. Devido a esta abordagem de dimensionamento, o RoofDek Analysis permite a obtenção de estruturas significativamente mais económicas do que as obtidas com métodos de análise e dimensionamento convencionais.

O software RoofDek Analysis 1.1 possibilita uma análise de estruturas de cobertura com múltiplos vãos, com plataformas de espessura variável, tendo em conta múltiplos cenários e combinações de carregamentos.

Tal como já referido, o dimensionamento é efetuado de acordo com Eurocódigo 3 e Eurocódigo 9, sendo calculados e apresentados resultados tabelares e diagramas de esforços. O RoofDek Analysis realiza igualmente o cálculo da deformada da estrutura.

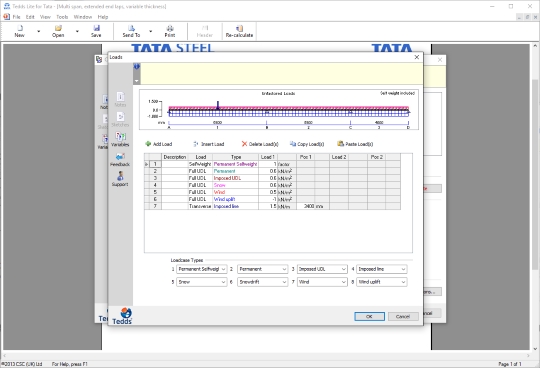

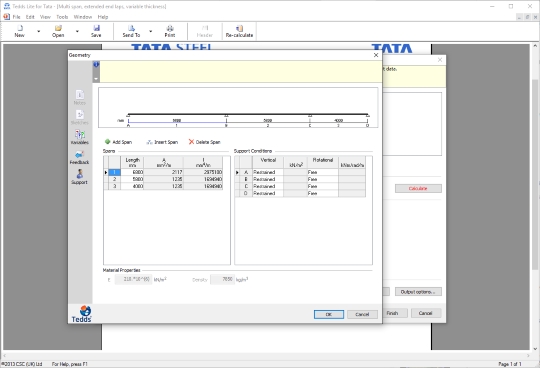

O primeiro passo do processo de dimensionamento com o RoofDek Analysis é a definição da geometria da estrutura de cobertura, incluindo os apoios e libertações estruturais. O utilizador define, de seguida, as cargas a que a cobertura está sujeita, incluindo o peso próprio, cargas permanentes, ações de neve ações de vento, entre outras.

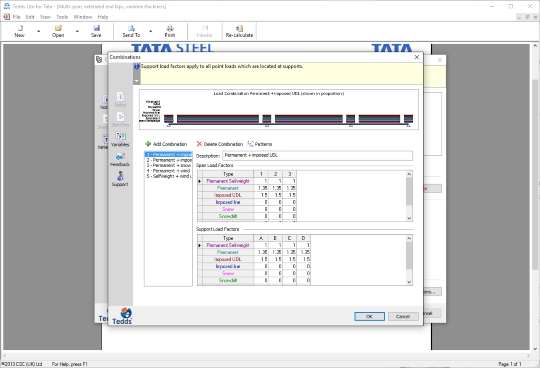

A fase seguinte de introdução de dados de dimensionamento consiste na definição das combinações de ações.
Finalmente o utilizador define as características dos perfis metálicos, incluindo a sua configuração plana ou perfurada, o tipo de material a usar (aço ou alumínio) e suas restantes propriedades.

O programa possibilita a definição dos critérios e limites a adotar no dimensionamento, bem como a configuração dos relatórios de cálculo.

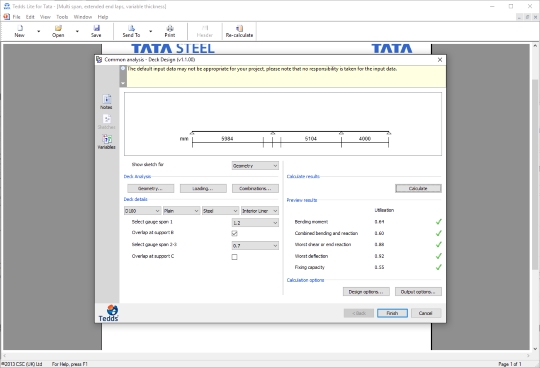

O RoofDek Analysis realiza o rápido dimensionamento automático da estrutura, apresentando uma memória de cálculo detalhada com as combinações de ações, diagramas de momentos, esforço axial, esforço transverso e deformadas da estrutura.
São igualmente apresentadas todas as verificações estruturais para cada vão, suportes e ligações

Download RoofDek Analysis 1.1

RoofDek Analysis 1.1 para Windows 32/64 bit (compatível com Windows 10 e Windows 7)
