SmartFrame 2D 0.2

24 Maio, 2016.

SmartFrame 2D 0.2

O SmartFrame 2D é um software de cálculo e verificação estrutural, através do Método dos Elementos Finitos, destinado à análise bidimensional de pórticos planos, treliças e barras com múltiplos trechos.

O programa possui uma completa e intuitiva interface gráfica que permite a fácil introdução das características da estrutura e análise de resultados.

O primeiro passo na construção do modelo estrutural é a configuração das unidades de cálculo permitindo, o SmartFrame 2D 0.2, a utilização de sistemas de unidades SI ou anglo-saxónicas.

A fase seguinte da elaboração do modelo é a definição da grelha geométrica de base, dos materiais a usar e respetivos módulos de deformabilidade, dos padrões de carregamento e das combinações de ações.

SmartFrame 2D 0.2

A configuração geométrica da estrutura passa pela introdução dos nós, barras, libertações internas, suportes estruturais (sendo possível a escolha de suportes pré-definidos como apoios simples, apoios duplos, extremidades livres ou encastramentos), a atribuição dos materiais a cada uma das barras e definição das respetivas secções transversais (sendo aqui possível a escolha de perfis standard pré-definidos ou a configuração detalhada da geometria transversal das barras).

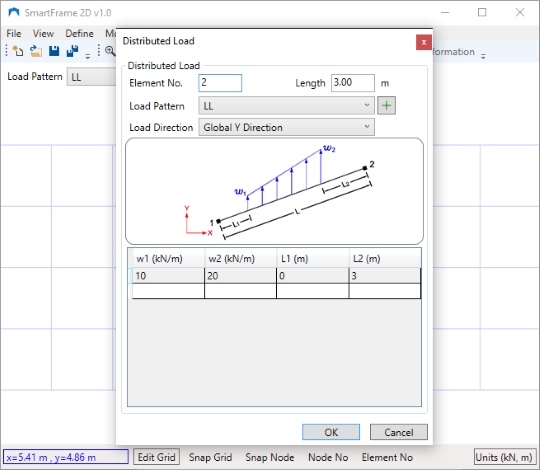

Finalmente é efetuada a introdução de ações, sendo possível, nesta versão do SmartFrame 2D (0.2 Beta) a escolha entre cargas pontuais em nós ou em barras e cargas distribuídas de desenvolvimento uniforme ou variável.

SmartFrame 2D 0.2

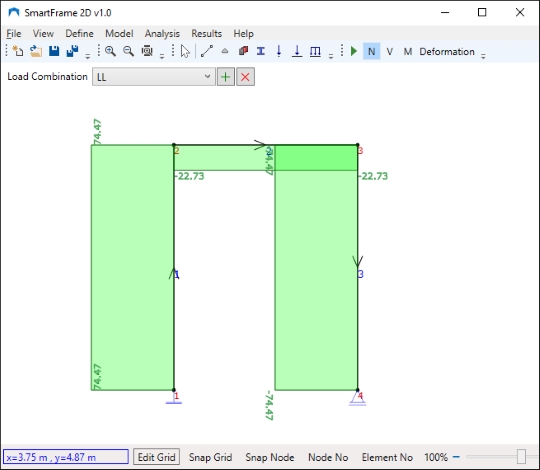

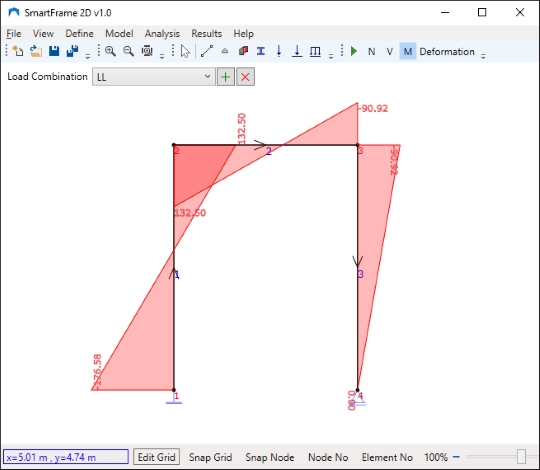

Depois de correr a rotina de cálculo, o SmartFrame 2D 0.2 apresenta em forma tabelar e gráfica os resultados relativos à evolução dos esforços axiais, esforços transversos e momentos fletores ao longo das diversas barras constituintes da estrutura.

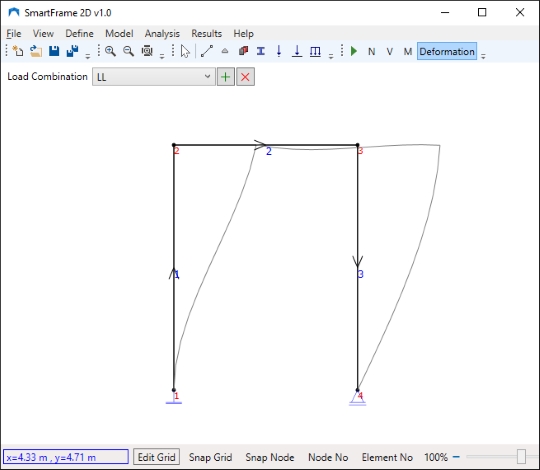

Possibilita também o traçado da deformada e a análise de valores de deslocamentos para as diferentes combinações de ações definidas durante a construção do modelo.

As tabelas de resultados incluem as reações nos apoios, os esforços nas extremidades e pontos notáveis dos elementos da estrutura.

O SmartFrame 2D 0.2 Beta é completamente gratuito, podendo as condições de utilização ser consultadas no website da SmartFrame. A sua utilização pressupõe a solicitação de uma chave de ativação que pode ser obtida automaticamente sem qualquer custo para o utilizador.

SmartFrame 2D 0.2



Download SmartFrame 2D 0.2 Beta

SmartFrame 2D 0.2 Beta (compatível com Windows 10, Windows 8.1 e Windows 7)
