LTBeam v1.0.11

LTBeam v1.0.11

Desenvolvido pelo Centro Técnico Industrial da Construção Metálica (CTICM), o LTBeam é um software dirigido à análise estrutural de vigas sujeitas a encurvadura lateral por flexão-torção segundo o plano de maior inércia. O LTBeam permite, entre outros, o cálculo do momento crítico Mcr de encurvadura lateral por flexão-torção em elementos estruturais.

O programa LTBeam possibilita a seleção, através de um catálogo de perfis metálicos, das características geométricas da secção e a definição das principais propriedades do aço utilizado, bem como do comprimento do elemento a analisar.
O catálogo de perfis inclui secções do tipo IPEA, IPE, IPEO, IPER, HE, HEAA, HLAA, HEA, HLA, HEB, HLB, HEM, HLM, US, UB, W, HD e HP e permite a personalização e definição de novos perfis através da personalização manual de dimensões e propriedades.

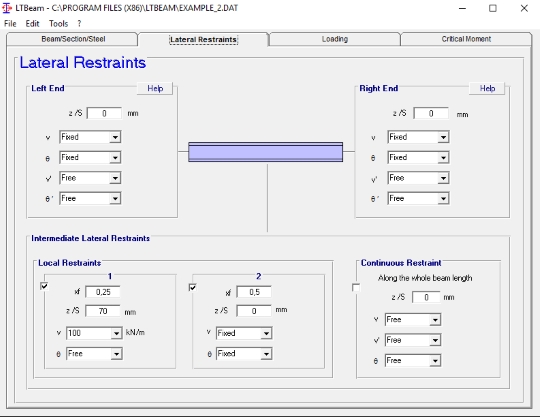

O passo seguinte no processo de introdução de dados do LTBeam implica a definição do tipo e características das libertações e apoios.

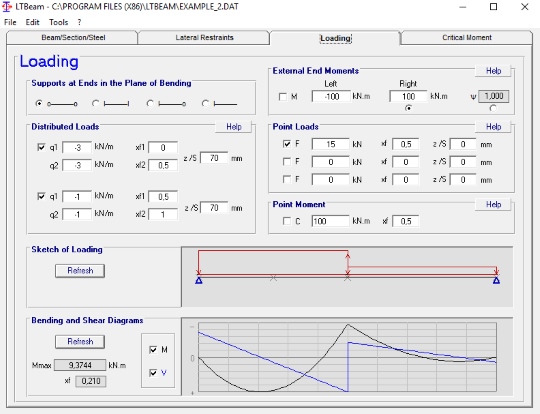

Finalmente são configuradas as propriedades das cargas a que o elemento estrutural está sujeito, incluindo cargas concentradas, cargas distribuídas, momentos localizados e momentos nos nós de apoio.

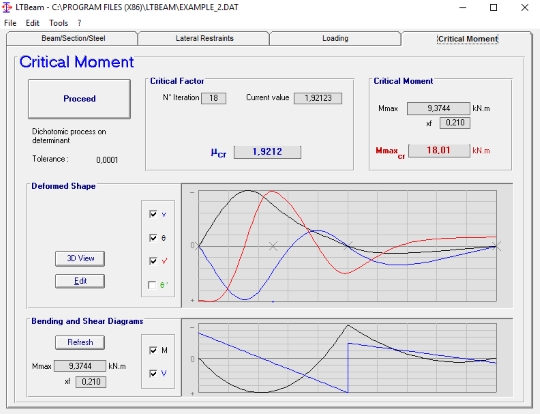

O software calcula então o momento crítico e o fator crítico e procede ao traçado da deformada, diagramas de esforço transverso e momento fletor da barra em análise.

O LTBeam v1.0.11 possibilita igualmente a configuração de todas as unidades usadas no cálculo, a tolerância de convergência e o máximo número de iterações.

O desenvolvimento do software LTBeam foi efetuado, com o apoio da Comunidade Europeia para o Carvão e o Aço (CECA), no âmbito do projeto “Déversement des poutres en acier et mixtes acier – béton” de investigação sobre vigas de aço e vigas mistas aço-betão.

Download LTBeam v1.0.11

LTBeam v1.0.11 Windows 32/64 bit (compatível com Windows 10, Windows 8.1, Windows 7 e Windows XP)
